電源的輸入保護

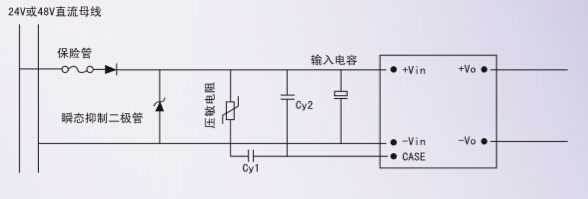

根據模塊電源實際的工作環境及用戶對可靠性的要求,可以選擇輸入保護電路,以提高電源系統的可靠性,輸入 保護電路由保險絲、反極性保護二極管、輸入電容、瞬態抑制二極管等組成,常用的輸入保護電路如圖所示:1 保險絲 設置在電源模塊輸入端的保險絲提供安全保護,一般保險絲規格可選取1.5-2倍的額定輸入電流,如果模塊工作在 一個相當寬電壓范圍,保險絲應該選擇2倍的大輸入電流。是否選擇一個快速溶斷的保險絲取決于具體的應用。一 般來說一個普通的保險絲能提供足夠的保護,但在熱備份的應用中,我們推薦使用快速保險絲,以防失效的模塊將輸 入母線短路。
2. 輸入電容 在模塊的輸入端應加裝一只電解電容,這個電容有兩個作用: ① 吸收模塊輸入端的電壓尖峰 ② 在輸入母線上出現瞬間電壓跌落,給模塊提供一定時間的維持電壓。
3. 反極性保護 為了防止模塊在輸入極性接錯,在輸入端安裝一只二極管,這只二極管可串在輸入回路(如圖十一接法),對低壓 輸入電源,可并聯在輸入回路(如圖二接法)。如果使用瞬態抑制二極管作為瞬態過壓保護,則省略串敢二極管,同樣 可起到反極性保護的作用。
