端子式電源的選型與安裝


端子式電源的選型與安裝

端子式電源是為方便用戶安裝而設計的,可直接安裝,無需印制電路板。全部采用接線端子出線方式。此產品有 多種系列可滿足不同用戶的需求,選擇端子式電源不但可減小電源系統設計上的許多麻煩,還可降低設計成本和有效 節省使用空間。以下推薦幾種裝配方式供用戶參考。

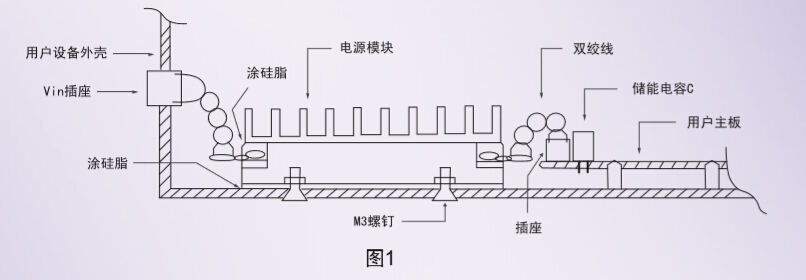

1. 自然冷卻安裝方式 用戶設計系統時,可采用自然冷卻散熱方式,見圖一。要求有一定空間以便空氣能順向自然對流,若電源使用功 率較大,還可加裝散熱器或采用強迫風冷。

\

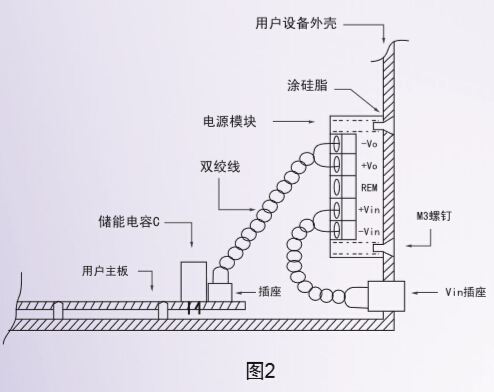

2. 直接利用系統外殼散熱的裝配方式 若用戶系統中空間較小,可直接利用外殼散熱,如圖二所示,因模塊直接利用系統外殼散熱,所以一定要保證無 間隙裝配。

\


?
